Fasady szklane mocowane punktowo
W fasadzie punktowej tafle szkła nie siedzą w ramach, tylko trzymają się na rotulach przykręconych do konstrukcji nośnej. Z zewnątrz widać gładką szklaną ścianę i niewielkie stalowe łączniki. Takie przeszklenia stosuje się w strefach wejściowych, atriach, pasażach i pawilonach. Poniżej wyjaśniamy, jak są zbudowane i od czego zacząć rozmowę o projekcie.
- Szkło na rotulach i łącznikach pająkowych
- Konstrukcja stalowa, cięgnowa lub żebra szklane
- Obliczenia statyczne i dokumentacja wykonawcza
- Montaż z dźwigami i manipulatorami do szkła
Wycena i doradztwo są bezpłatne – bez zobowiązań.
- Od 1966 roku
60 lat doświadczenia w ślusarce i konstrukcjach aluminiowo-szklanych.
- Własny zakład
Produkujemy w Łodzi przy ul. Pomorskiej 388 – bez pośredników i podwykonawców.
- Jeden wykonawca
Projekt, produkcja, montaż i serwis w jednych rękach i z jedną odpowiedzialnością.
- Polska i Europa
Montujemy w całym kraju i za granicą – dla firm, sieci handlowych i klientów prywatnych.
Jak zbudowana jest fasada punktowa
Zwykła fasada słupowo-ryglowa trzyma szybę na całym obwodzie. Tutaj obciążenie przenosi kilka punktów, dlatego każdy element dobiera się z obliczeń, a nie z katalogu. Całość składa się z czterech części.
- Szkło – hartowane lub hartowane i laminowane, z otworami wierconymi przed hartowaniem.
- Rotule – stalowe łączniki przechodzące przez szybę; wersje przegubowe pozwalają tafli pracować pod wiatrem.
- Łączniki pająkowe (spider) – ramiona ze stali nierdzewnej, które zbierają narożniki dwóch, trzech lub czterech tafli.

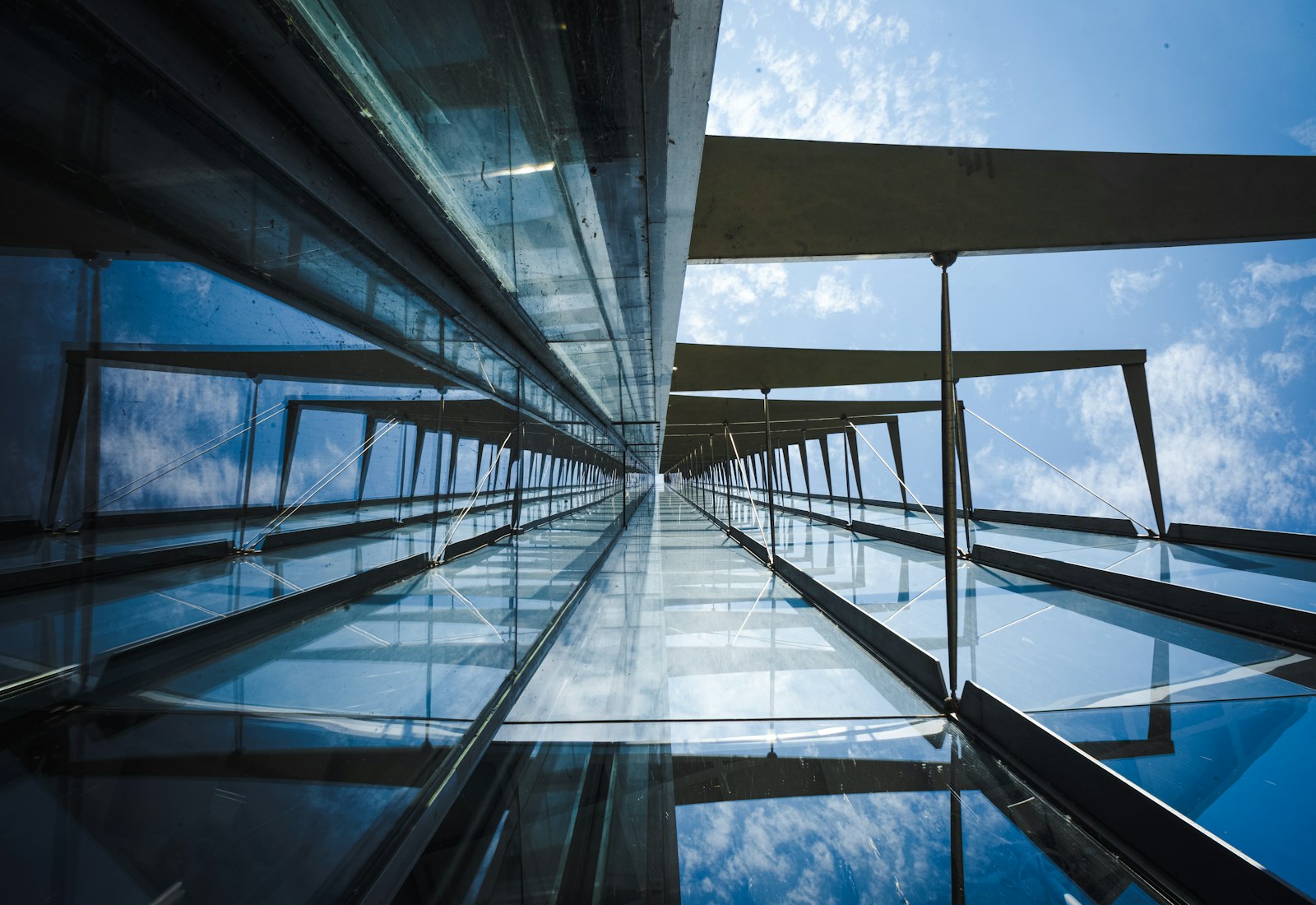

- Konstrukcja nośna – słupy stalowe, kratownice, cięgna albo pionowe żebra ze szkła.
Rodzaje konstrukcji nośnej
Od konstrukcji zależy, ile stali zostanie widoczne za szkłem i jak wysoka może być ściana.
Słupy stalowe
Najprostsze rozwiązanie: pionowe słupy z pająkami. Sprawdza się przy wejściach i parterach usługowych.
Żebra szklane
Zamiast stali pionowe pasy szkła laminowanego. Ściana jest niemal w całości przezroczysta.
Cięgna i liny
Lekka konstrukcja z prętów lub lin stalowych – do wysokich atriów i holi.
Kratownice
Do dużych rozpiętości i zadaszeń, gdy fasada przechodzi w szklany dach.
Masz projekt z fasadą punktową? Policzymy ją i wycenimy
Wystarczą rysunki architektoniczne. Na ich podstawie przygotujemy wycenę i wskażemy, co trzeba doprecyzować.
- Rzuty i elewacje
- Wysokość i lokalizacja obiektu
- Planowany termin
Szkło w fasadzie punktowej – co trzeba wiedzieć
Otwór w szybie to miejsce, w którym skupiają się naprężenia. Dlatego w mocowaniu punktowym stosuje się wyłącznie szkło bezpieczne, a jego grubość wynika z obciążenia wiatrem, wymiaru tafli i sposobu podparcia.
- Szkło hartowane (ESG) – kilkukrotnie wytrzymalsze od zwykłego; po obróbce nie da się go już ciąć ani wiercić.
- Test HST – wygrzewanie, które ogranicza ryzyko samoistnego pęknięcia szyby hartowanej.
- Szkło laminowane (VSG) – dwie tafle z folią; po stłuczeniu odłamki zostają na folii, co jest wymagane nad przejściami.
- Szyby zespolone na rotulach – możliwe w fasadach ogrzewanych budynków, wymagają specjalnych łączników.
- Sitodruk i szkło barwione – ograniczają nagrzewanie i olśnienie w strefach od południa.
Gdzie stosuje się mocowanie punktowe
Tam, gdzie liczy się widok bez ram i reprezentacyjny charakter wejścia.
Strefy wejściowe
Hole biurowców, urzędów i hoteli – często razem z drzwiami aluminiowymi.
Atria i pasaże
Wysokie przeszklenia galerii handlowych i łączników między budynkami.
Salony i showroomy
Ekspozycja widoczna z ulicy – jako wariant witryny szklanej.
Zadaszenia i wiatrołapy
Szklane daszki i osłony wejść na tych samych łącznikach.
Wybrane realizacje
Przeszklenia i konstrukcje wykonane przez Justart – w Łodzi, w Polsce i za granicą.
Od projektu do montażu
Kolejność jest stała, bo szkła po hartowaniu nie da się poprawić.
Analiza projektu
Sprawdzamy rysunki i założenia. Wycena jest bezpłatna.
Obliczenia statyczne
Dobór szkła, łączników i konstrukcji do obciążeń.
Dokumentacja wykonawcza
Rysunki każdej tafli z położeniem otworów.
Wykonanie elementów
Szkło i konstrukcja według zatwierdzonej dokumentacji.
Montaż
Ustawienie tafli i uszczelnienie spoin.
Najczęstsze pytania
Pytania architektów, inwestorów i wykonawców.
Tak, pod warunkiem że szkło i łączniki są dobrane z obliczeń. Stosuje się szkło hartowane i laminowane, a rotule przegubowe pozwalają tafli pracować pod naporem wiatru bez przeciążania okolic otworów.
W fasadzie strukturalnej szkło jest klejone do ramy aluminiowej i z zewnątrz nie widać mocowań. W punktowej tafle trzymają stalowe łączniki przechodzące przez szkło, a ram nie ma wcale.
Może. Stosuje się wtedy szyby zespolone ze specjalnymi rotulami. To rozwiązanie droższe i trudniejsze wykonawczo, dlatego w wielu obiektach mocowanie punktowe projektuje się w nieogrzewanych holach, wiatrołapach i pasażach.
Wymiar ogranicza wytrzymałość szkła, możliwości hartowni i transport. Dla konkretnego obiektu sprawdza się to obliczeniowo i dobiera podział, który da się wykonać i zamontować.
Tak. Projektowanie – od doboru systemu po dokumentację wykonawczą – jest pierwszym etapem każdej naszej realizacji. Więcej na stronie projektowanie.
